維修 ESP32-C3 Super Mini

在下發現其中一塊 ESP32-C3 Super Mini 開發板上的其中一件零件脫落,令開發板無法啟動
既然已經無法使用,因此在下嘗試自行維修,反正已經損壞,即使維修失敗都沒有損失

預覽

在下發現其中一塊 ESP32-C3 Super Mini 開發板連接電源後沒有任何反應,經 USB 連接到電腦亦找不到 USB裝置
在下仔細檢查,發現其中一件零件脫落,令開發板無法再次啟動

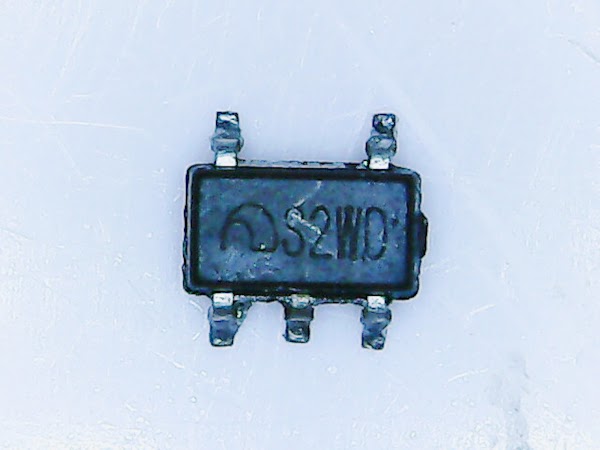

脫落的 S2WD ,是一種穩壓器

S2WD 與港幣1毫 上的文字尺寸非常接近

由於 S2WD 非常細小,雖然在下焊接到焊墊上,但焊錫的份量並不是很多
而且在下沒有幼小的吸錫帶,因為焊墊上的錫無法完全清除
令 S2WD 部分引腳因為焊錫的厚度而不是完全貼在焊墊上

總結

這個維修在下曾經向熟識電子開發的人士意見,但全部都認為放棄,購買另一件更好,反正都只是港幣10多元
但既然有工具,在下認為不妨一試,反正沒有損失
不過由於零件非常細小,而且開發板的空間同樣非常狹窄,無法用手仔細調整位置,必須使用鑷子擺放

在下先將開發板使用高溫膠紙固定在工作枱上,再使用鑷子將零件調整到焊接的位置
再使用特尖焊頭將其中一支引腳焊接到焊墊
零件固定後,使用鑷子將零件壓下,再焊接其他引腳

步驟看似雖然簡單,但維修這種非常細小的零件,呼吸都會吹走零件,如果不慎掉在地上基本上不可能找回
而且零件之間的空間非常小,焊接時需要在不能影響其他零件同時焊接 S2WD 回開發板則並不容易
