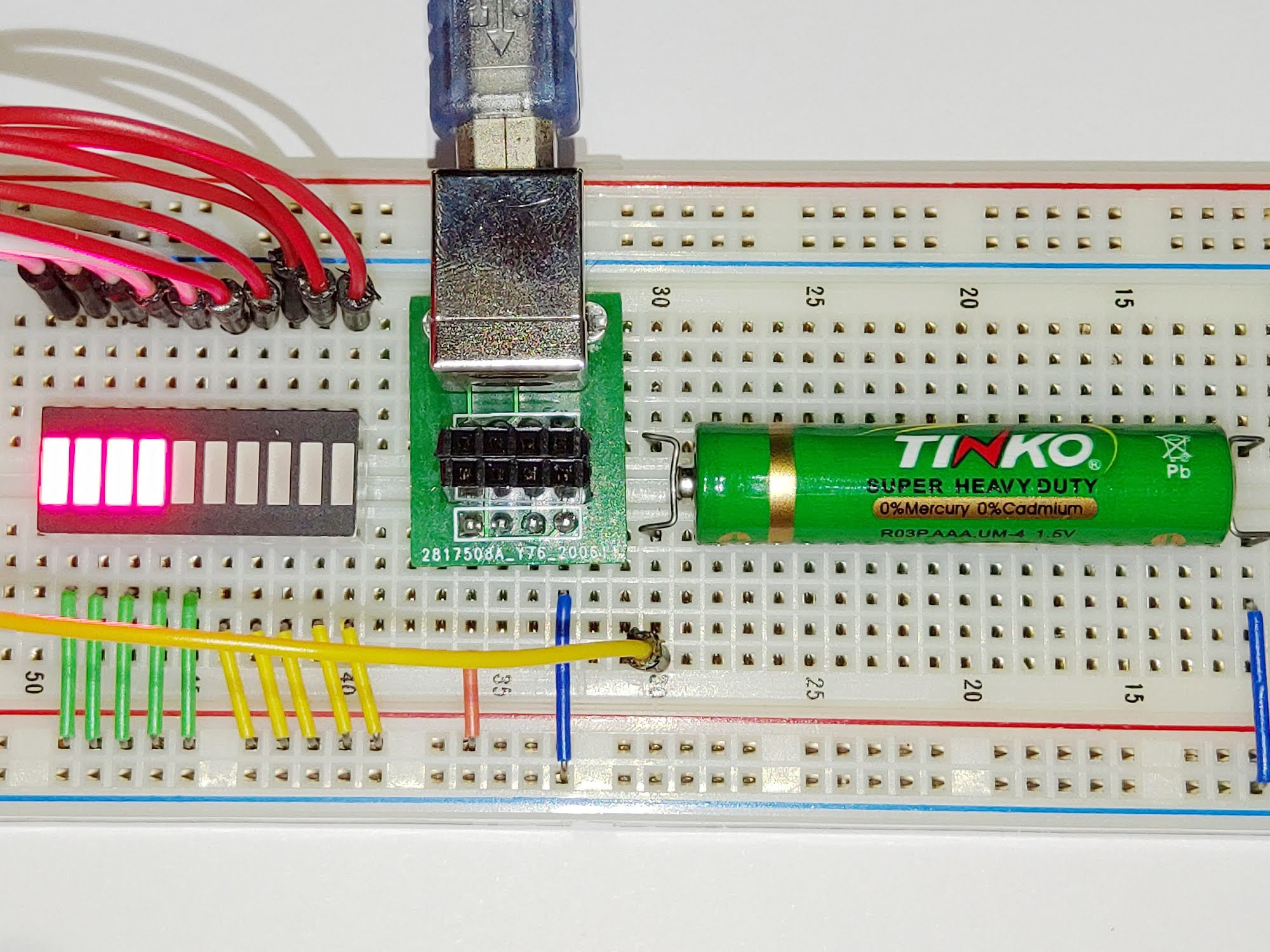

使用 LM391* 簡單顯示電壓及音量等級

最近家中幾部電視機的遙控器都陸陸續續沒有反應，將電池摩擦幾下又有反應，但幾日後又沒有反應
遙控器通常都需要使用兩粒1.5V電池，但不一定兩粒電池同時電壓不足，可能只是其中一粒電池電壓不足
使用萬用標或微控制器雖然能夠很簡單量度電壓，但有種大材小用感覺
過去曾經出現一款電池可以按壓某些位置，顯示電壓值，有沒有類似簡單設計？

LED燈排
引腳
線路接駁
顯示模式
- 單點顯示
- 多點顯示
總結
參考資料

LED燈排

LED燈排可以很整齊地將 LED 排放在麵包板上
相同數量的情況下佔據空間較少，亦方便存放

10位 LED燈排正面

印著文字的一面為正極，另一端為負極

10位 LED燈排底面

LM3914, LM3915, LM3916晶片正面

寫著 Thailand (可能這些晶片都是由泰國生產)

寫著 1BB (及類似資料)，但不清楚意思，可能是生產編號

引腳

LM3914, LM3915, LM3916 基本結構及佈局相同，都是使用雙列直插封裝 (Dual In-line Package (DIP)) ，共有 18支引腳

後	18	17	16	15	14	13	12	11	10
用途	LED1	LED2	LED3	LED4	LED5	LED6	LED7	LED8	LED9
用途	LED0	GND	VCC	REFLO	SIG	REFHI	REFOUT	REFADJ	MODE
前	1	2	3	4	5	6	7	8	9

編號	引腳	方向	用途
1	LED0	輸出	第一 LED 接地對應電壓訊號為 10% ~ 19% 參考電壓
2	GND		接地
3	VCC		電源 (接受 3.0V 至 25.0V)
4	REFLO	輸入	低電壓參考值，最低為 0.0V
5	SIG	輸入	訊號電壓
6	REFHI	輸入	高電壓參考值，最高為 3.0V
7	REFOUT	輸入	輸出參考值
8	REFADJ	輸入	調整參考值
9	MODE	輸入	低電壓為單點顯示；高電壓為多點顯示
10	LED9	輸出	第十 LED 接地對應電壓訊號為 100% 參考電壓
11	LED8	輸出	第九 LED 接地對應電壓訊號為 90% ~ 99% 參考電壓
12	LED7	輸出	第八 LED 接地對應電壓訊號為 80% ~ 89% 參考電壓
13	LED6	輸出	第七 LED 接地對應電壓訊號為 70% ~ 79% 參考電壓
14	LED5	輸出	第六 LED 接地對應電壓訊號為 60% ~ 69% 參考電壓
15	LED4	輸出	第五 LED 接地對應電壓訊號為 50% ~ 59% 參考電壓
16	LED3	輸出	第四 LED 接地對應電壓訊號為 40% ~ 49% 參考電壓
17	LED2	輸出	第三 LED 接地對應電壓訊號為 30% ~ 39% 參考電壓
18	LED1	輸出	第二 LED 接地對應電壓訊號為 20% ~ 29% 參考電壓

LM3914, LM3915, LM3916 的 10支LED引腳已經提供內部電阻，因此即使不接駁電阻，正常情況下不會破壞 LED
但 LM391* 的電阻分配並不相同

集成電路	類型	電阻
集成電路	類型	LED0	LED1	LED2	LED3	LED4	LED5	LED6	LED7	LED8	LED9
LM3914	Linear	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000
LM3915	3dB-Step	1000	410	590	830	1170	1660	2340	3310	4690	6630
LM3916	VU-Meter	708	1531	923	819	1031	1298	769	864	970	1087
