Arduino UNO Rev3 保護殼

在下到鴨寮街尋找一些零件，並比較貨品價錢
但可惜找不到在下需要的貨品，卻找到一個簡單的 Arduino UNO Rev3 保護殼
過去在下使用 Arduino 時，曾經不慎令 Arduino 從工作桌上掉下，雖然並未損壞
在下認為有需要替 Arduino 添加保護殼，希望能減低 Arduino 損壞的機會

• 保護殼零件
• 組裝
• 外觀
• 兼容開發板限制
• 總結

這個簡單的 Arduino UNO Rev3 保護殼 只需要 港幣10元 ，自行組裝亦很簡單
這個 Arduino UNO Rev3 保護殼零件很簡單，只是一個四方盒的設計，沒有多餘的設計

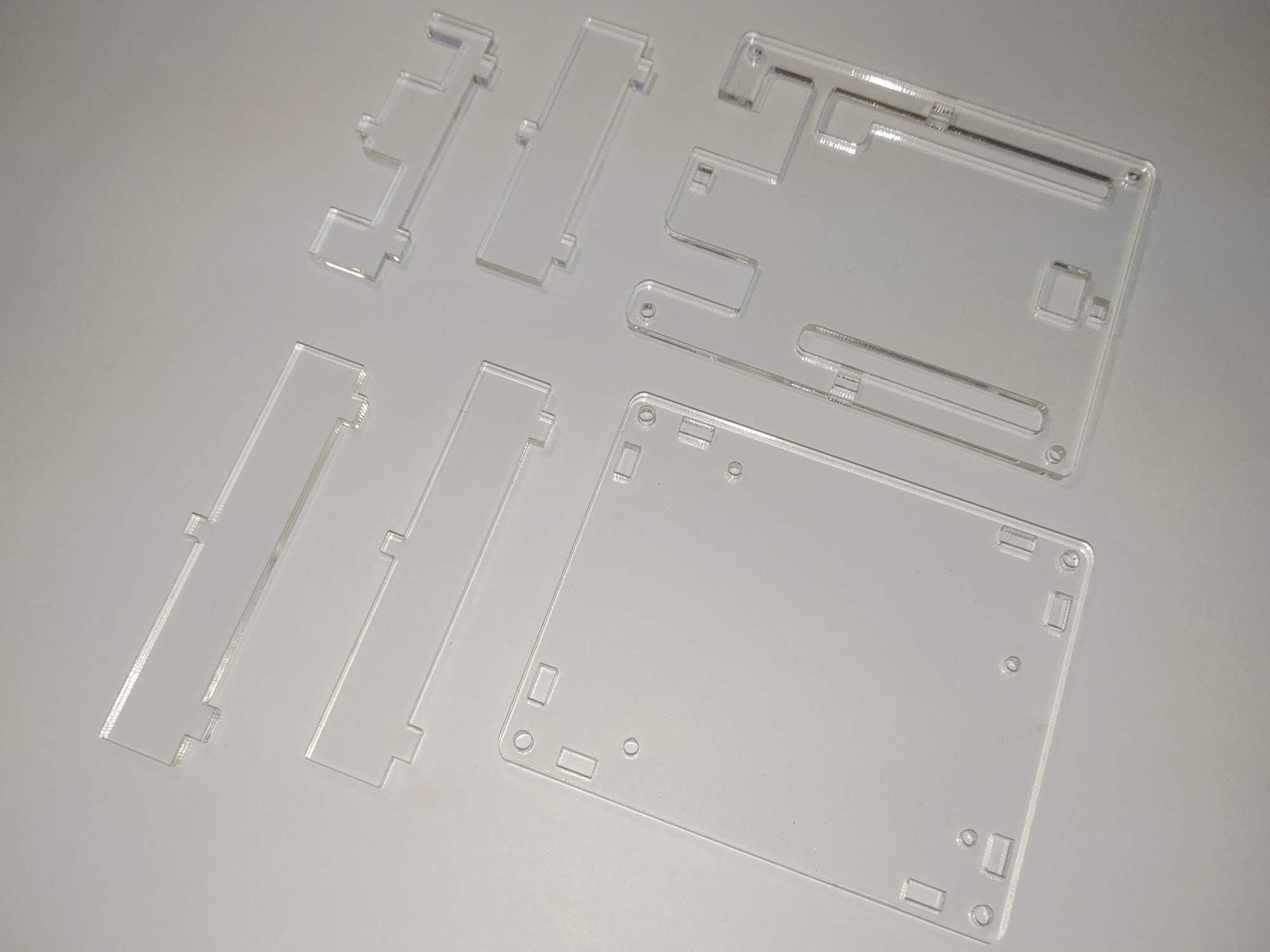

保護殼零件

• 2片較大的是 前面板 及 底面板
• 4片較小的是 側面板
• 1包組合面板的零件

組合面板的零件

• 4支 較短的螺絲
• 4支 較長的螺絲
• 4粒 墊圈
• 8粒 螺絲帽

組裝

先將面板表面上的膠紙撕下，所有面板都是透明


先將短螺絲從底穿上到底面板


再將墊圈套在螺絲上
墊圈會墊起 Arduino 避免引腳直接貼在保護殼上，磨損保護殼

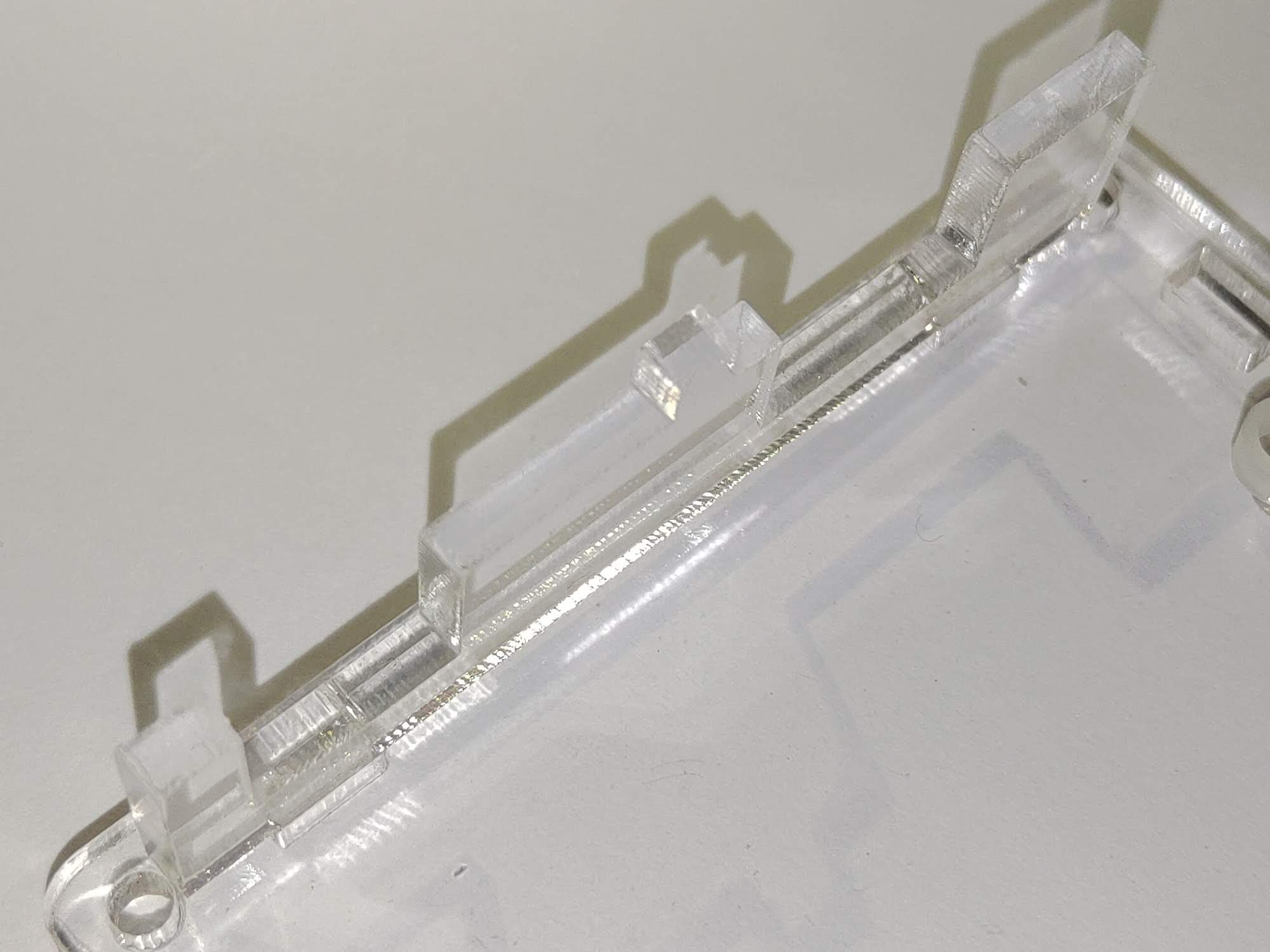

先安裝有缺口的的側面板


將 Arduino 通過螺絲並安裝到保護殼上





將4個螺絲帽固定 Arduino 到保護殼上



安裝其餘面板

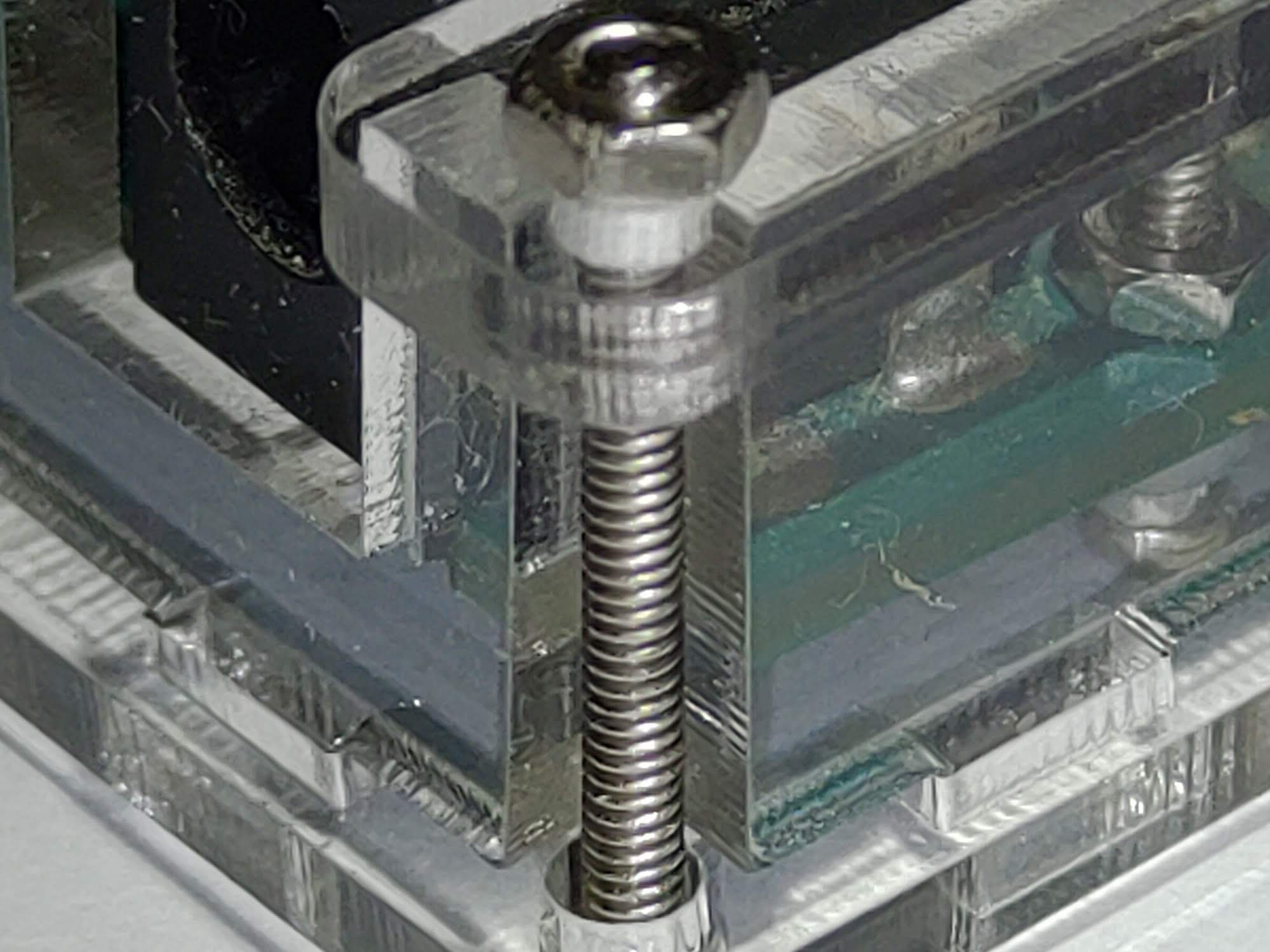

安裝長螺絲及螺絲帽固定頂部外殼

外觀

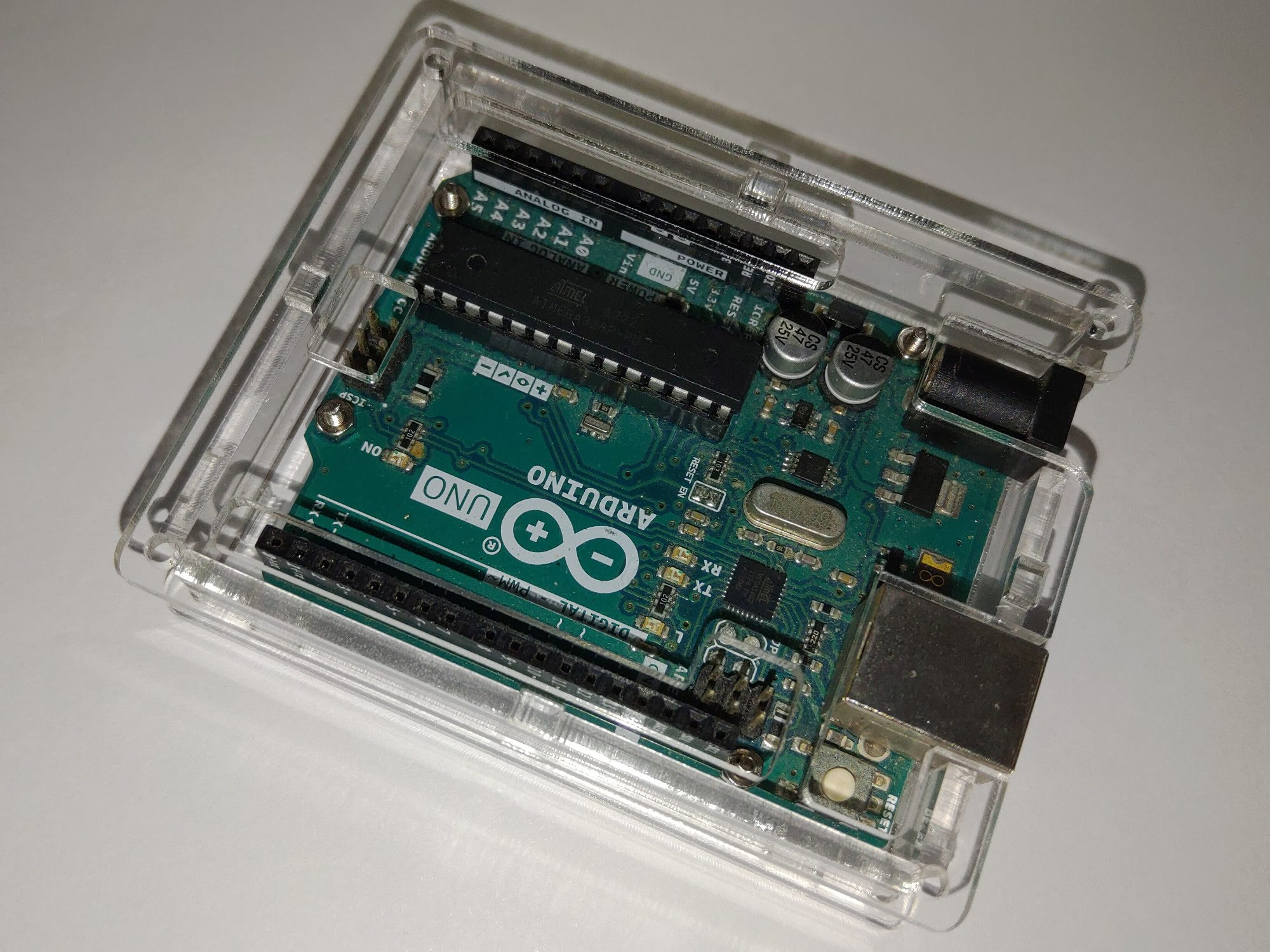

保護殼頂部

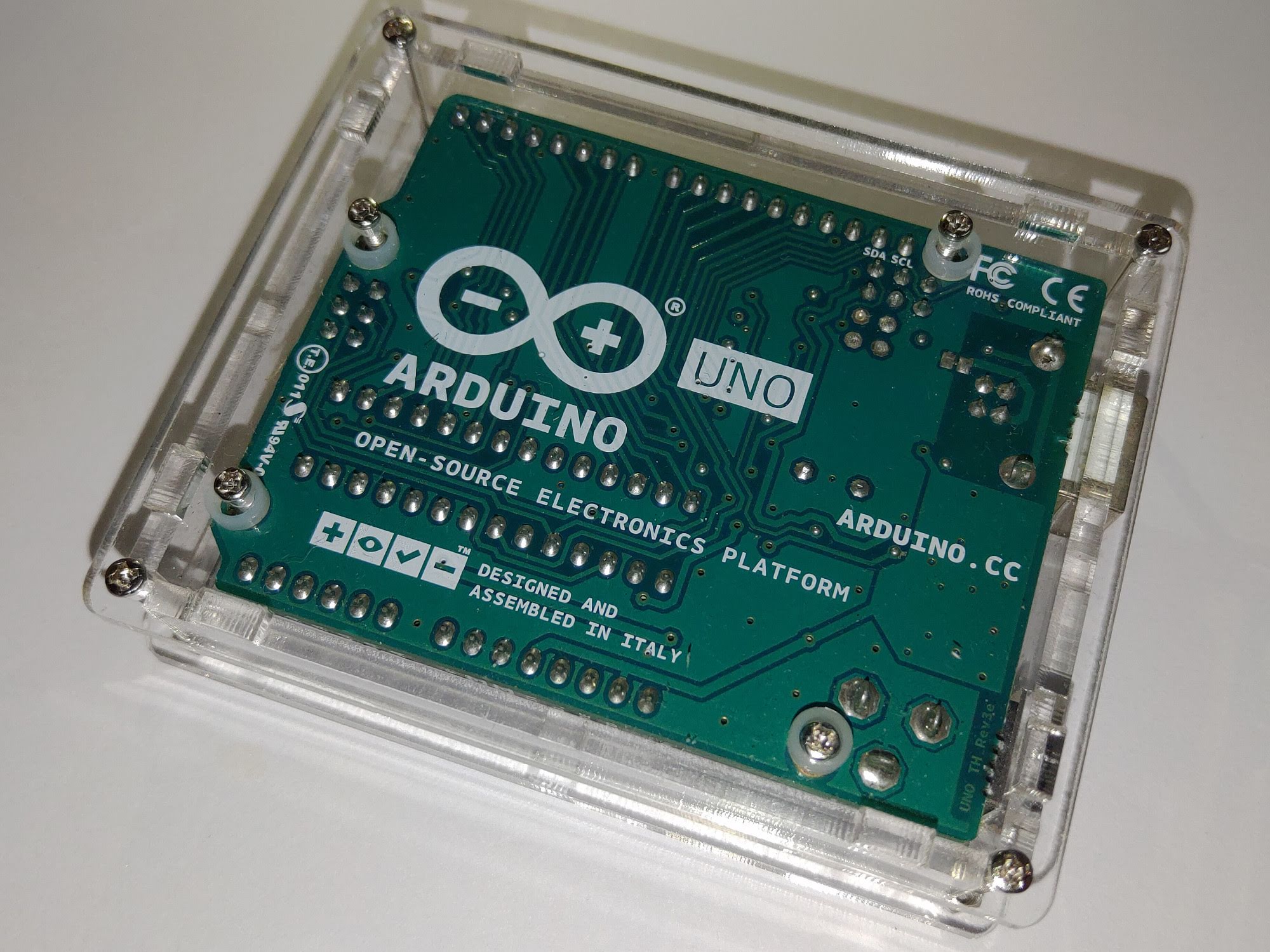

保護殼底部








保護殼會在

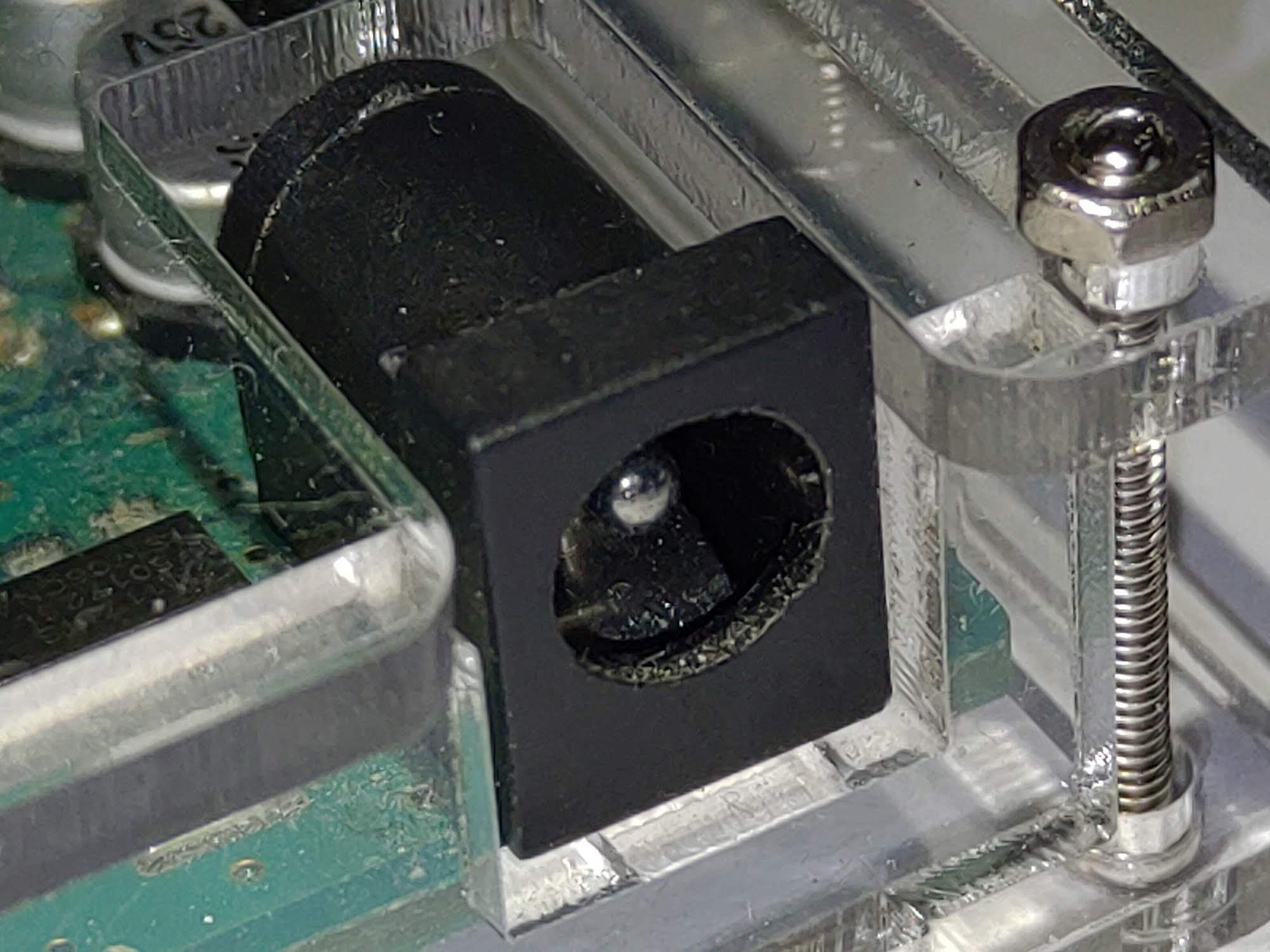

• DC電源插口

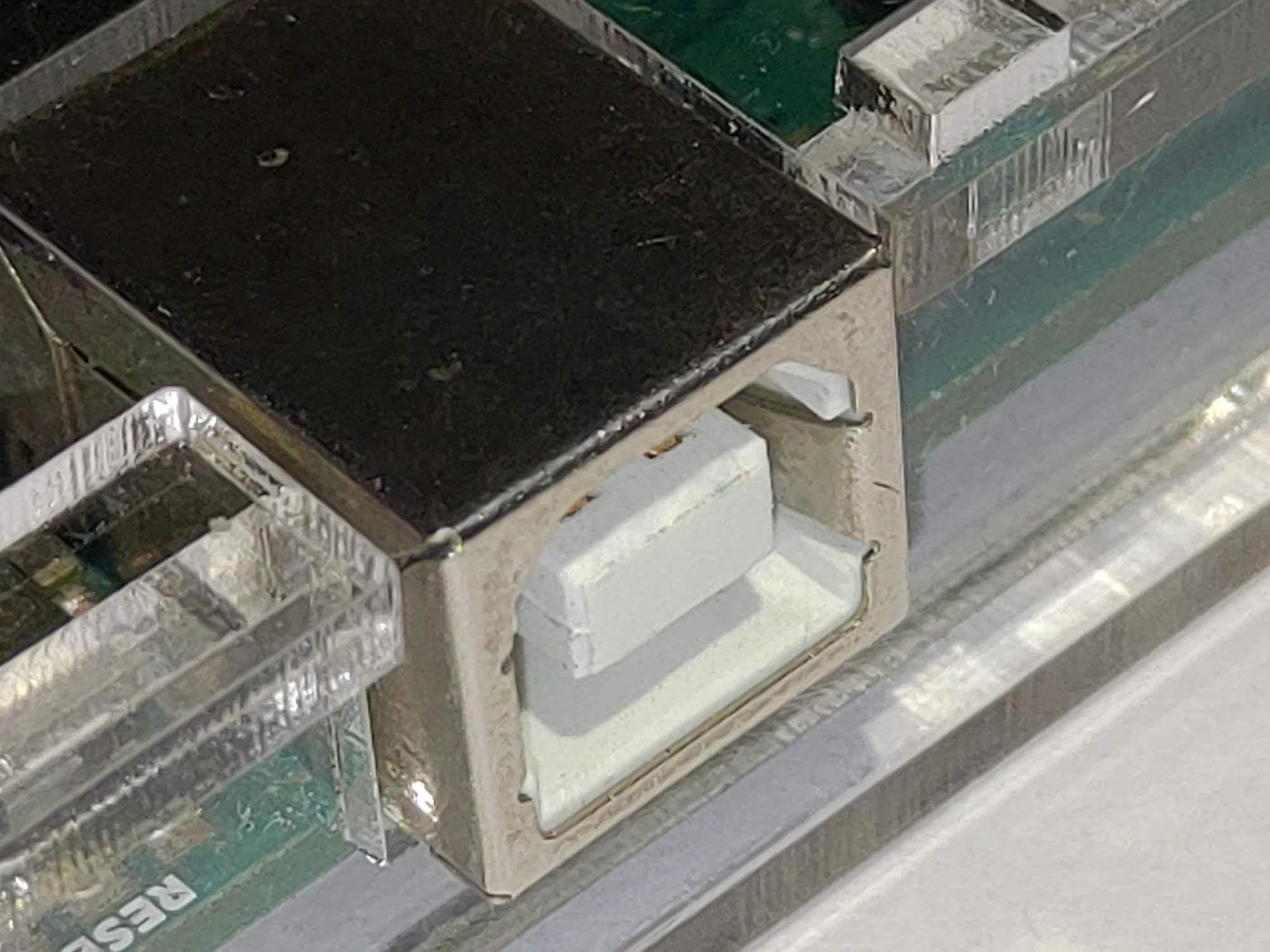

• USB Type-B 插口

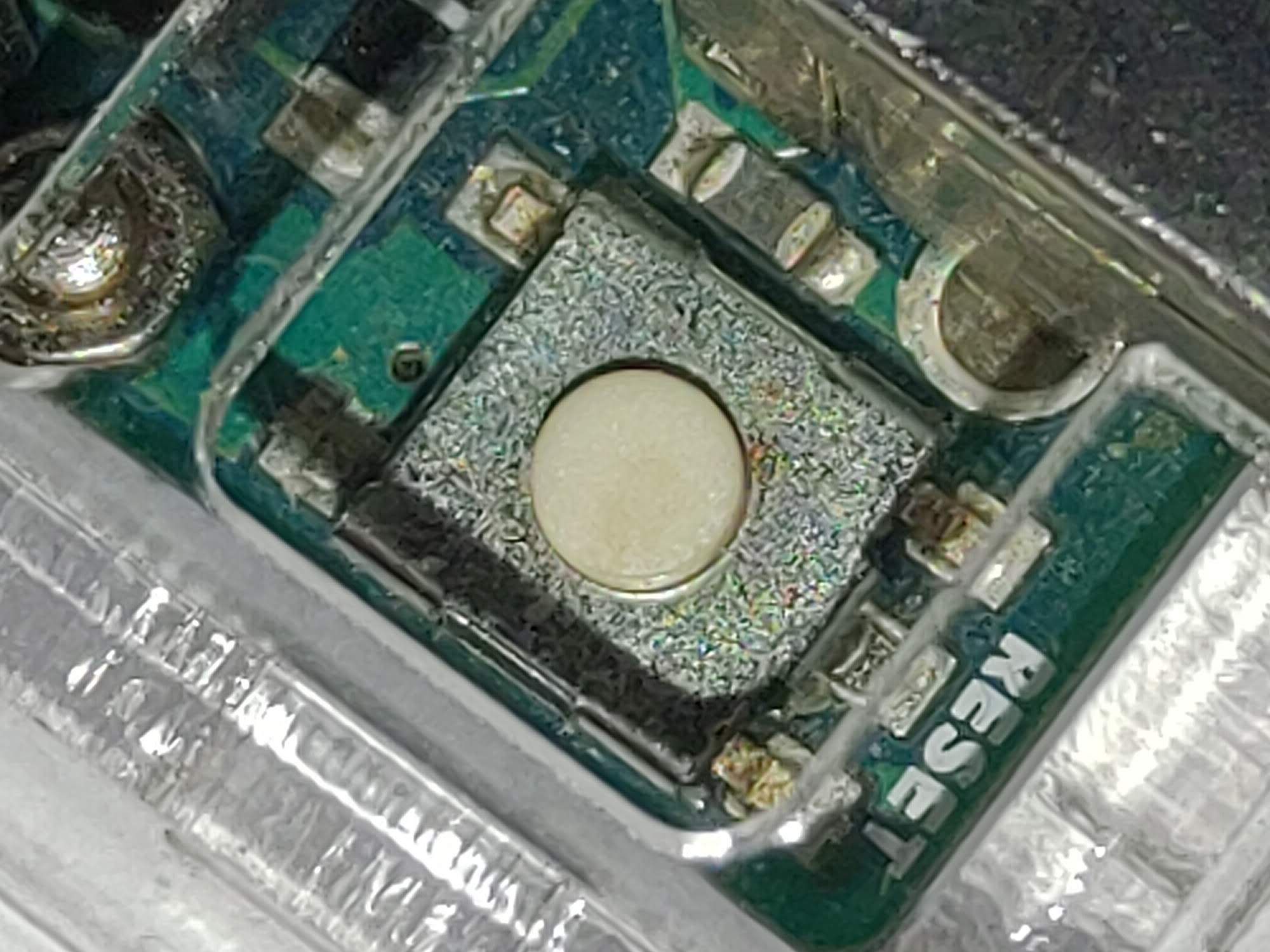

• 重設按鈕

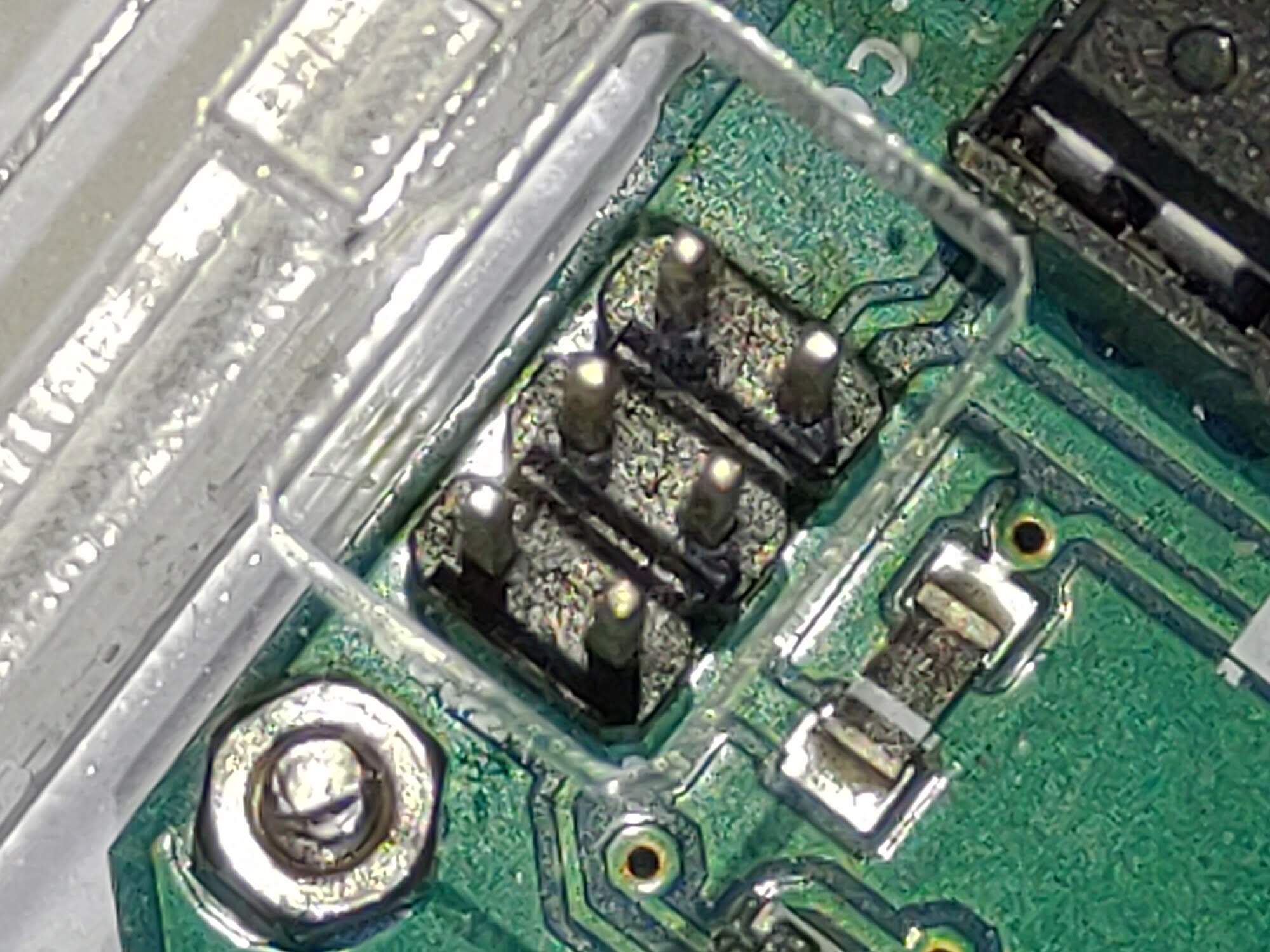

• USB-ICSP介面 引腳

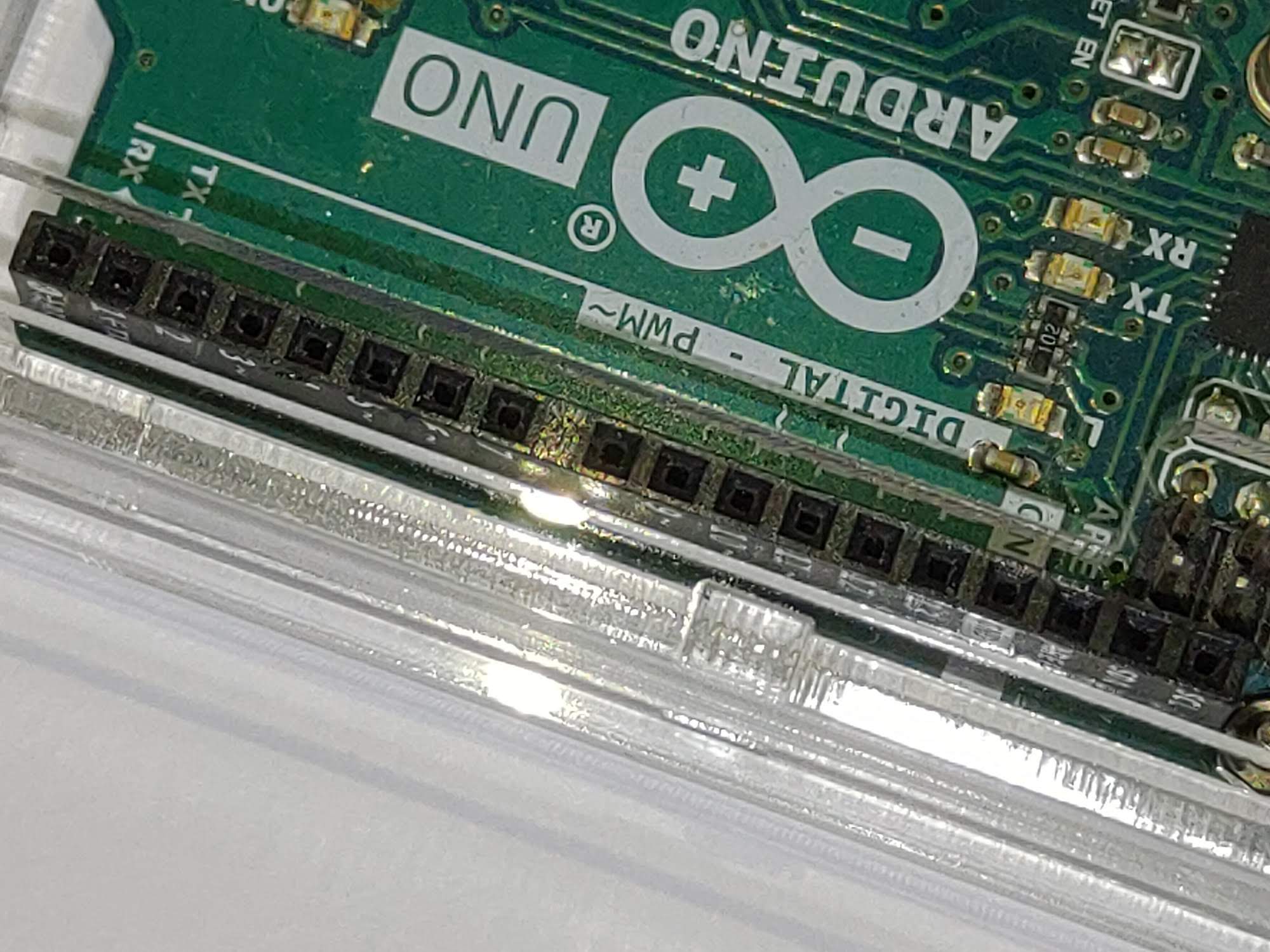

• 第0至13數碼引腳
• ATmega328P-ICSP介面 引腳

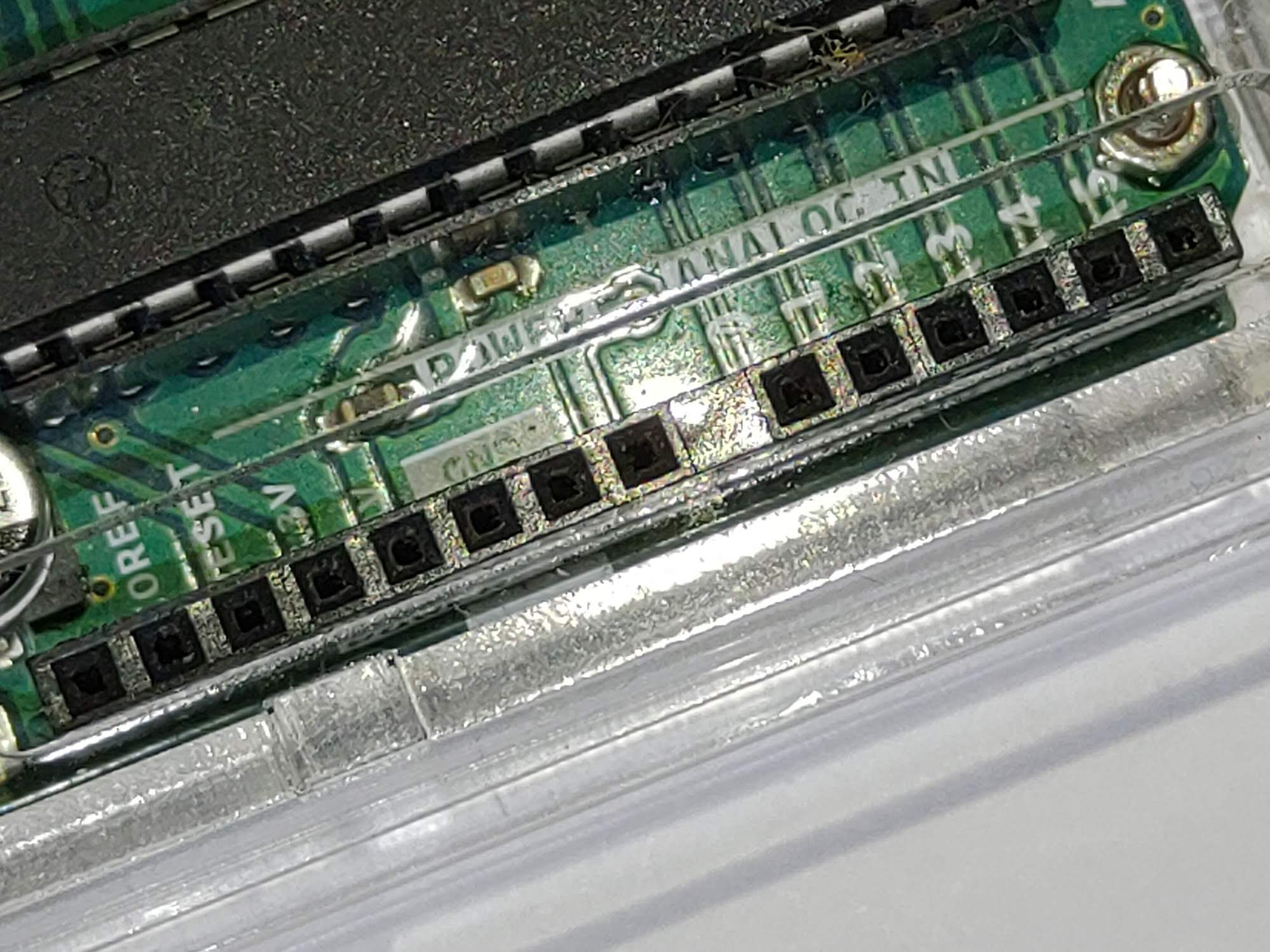

• 第0至5類比
• 電源引腳

保留缺口讓使用者使用

兼容開發板限制

在下還有另一塊 兼容 Arduino UNO Rev3 的開發板，因此在下購買了兩個 Arduino 保護殼
但兼容開發板並不一定兼容 Arduino UNO Rev3 的保護殼



兼容開發板有2組

• 第0至13數碼引腳
• 第0至5類比
• 電源引腳

但只兼容與 Arduino UNO Rev3 相同位置的引腳，另一組引腳由於缺口空間不足不能使用



而額外的

• ISP引腳

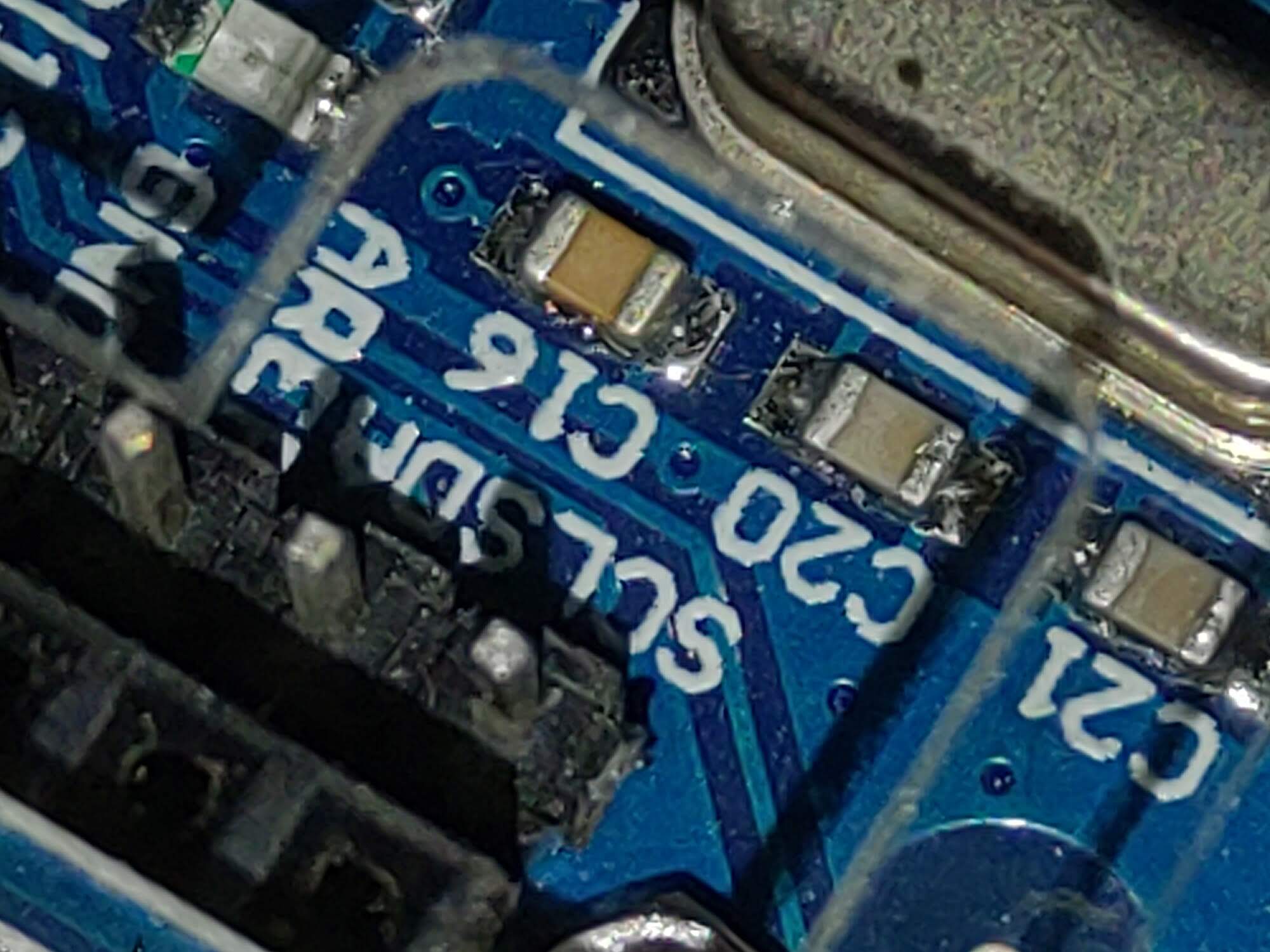

• I²C引腳
• 3.3V電源及接地引腳

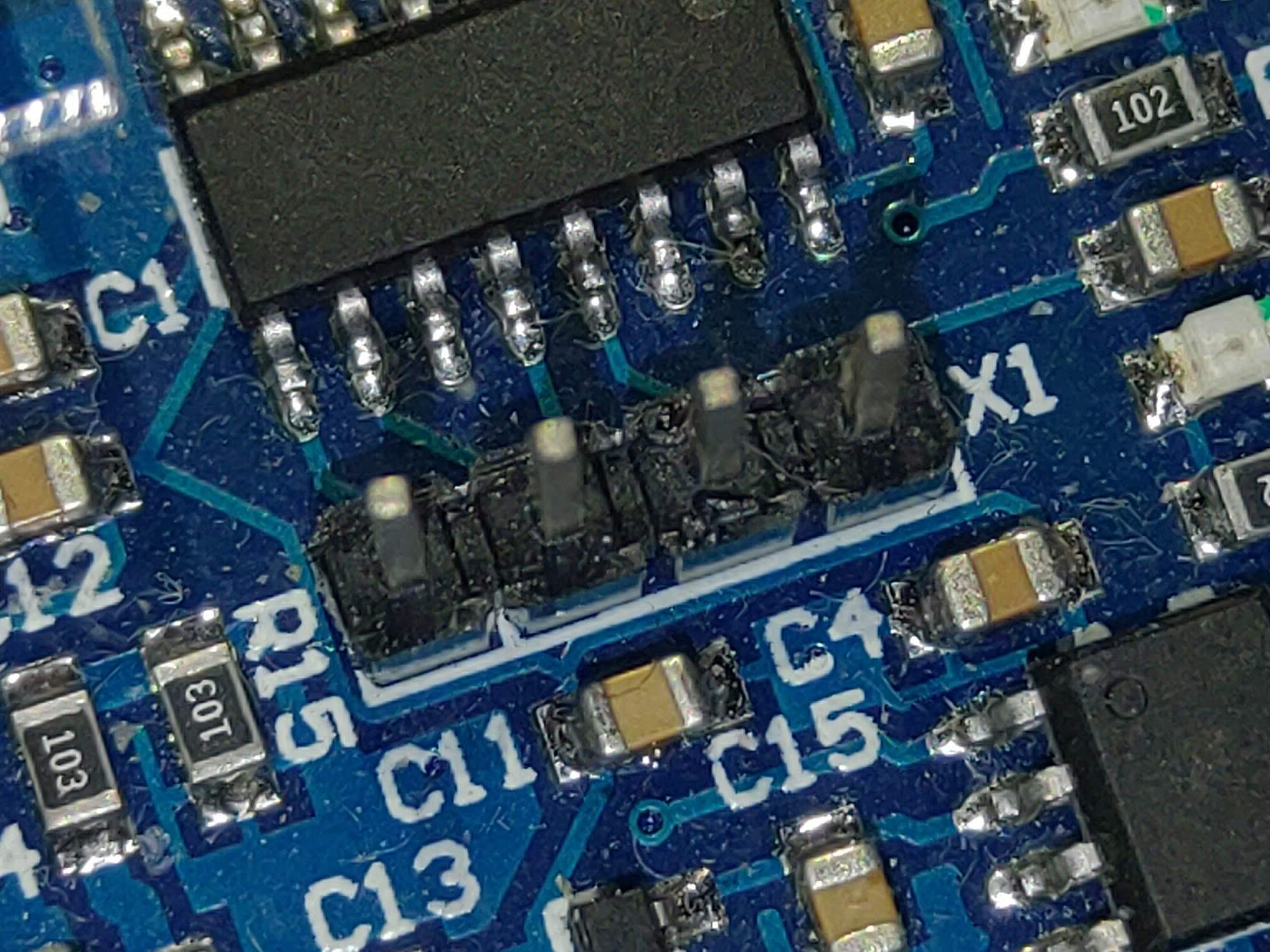

• X1引腳

亦完全擋在保護殼之下不能使用


兼容板本身亦沒有 USB-ICSP介面 引腳可以使用

總結

在下以為面板是木板物料，因此直接組裝
但使用時發覺運作時被面板遮擋光線，在下認為保護殼設計應該會考慮這些情況
才發現是膠紙貼在面板上，解裝後將膠紙卸除，重新組裝
但膠紙非常緊貼面板，要非常小心用指甲或微鉗在面板角位刮起，使用微鉗要小心會刮損面板

另外保護殼並不適合所有兼容 Arduino UNO Rev3 的開發板，或只有特定保護殼對應兼容開發板
先了解 兼容開發板 及 保護殼 的支援情況才購買，避免功能受影響
