2016年5月15日星期日

自己整網絡線

不慎將網絡的扣位拉斷都算是經常發生的事情
又不會是不能使用,因為震動而鬆脫的確有時不便
但因為損壞扣位而購買另一條網絡線好似有點浪費又不環保
如果自己能維修好像是個不錯的方法

見下文
將損壞的一端剪除

見下文

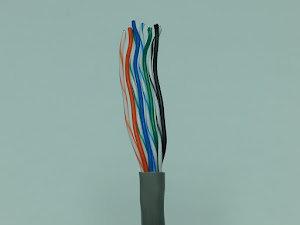

剪開膠管的外層,露出內裡8條線芯,並預留適當長度外露
分別有:白藍色、藍色、白橙色、橙色、白啡色、啡色、白綠色、綠色

見下文
其中一端必定是:白橙色、橙色、白綠色、藍色、白藍色、綠色、白啡色、啡色,方式排列 (以 1~8 順序)
另一端則根據需要排列適當的次序
一般是使用 Straight 排列,與剛才的排列相同
除了 Straight 還有 Crossover 及 Rollover
Crossover :白綠色、綠色、白橙色、藍色、白藍色、橙色、白啡色、啡色 (將 白橙色、白綠色 及 橙色、綠色 對調)
及 Rollover :啡色、白啡色、綠色、白藍色、藍色、白綠色、橙色、白橙色 ( 8~1 排列)

見下文
將線芯剪齊

見下文
將線芯套進 RJ-45 插頭
(金屬片面一向自己,最左的線芯為1,最右的線芯為8)

見下文
盡可能讓剪裁的膠管的外層的長度剛好在 RJ-45 插頭的固定位置
避免線芯直接被固定位置壓著

見下文

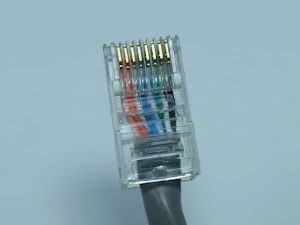

每條線芯都應該推至 RJ-45 插頭金屬片的位置,盡可能貼近頂部

見下文
將整個 RJ-45 插頭放至網絡線鉗的 RJ-45 鉗製位置

見下文
必須以將整個 RJ-45 推至鉗製位置的盡頭,並將金屬片壓進線芯中

見下文
網絡線測試器

見下文
將若果網絡線兩端的 RJ-45 插頭都正常鉗製
以 straight cable 製作,會順著 1~8 號燈亮著
若果失敗,RJ-45 插頭是不能還原,需要剪掉插頭,並使用新的插頭重新鉗製
